Sàn phẳng, Sàn phẳng không dầm vượt nhịp lớn, Sàn phẳng lõi xốp, và sàn vượt nhịp lớn 3D VRO là gì ?
Sàn_nhịp_lớn , #sàn_vượt_nhịp_lớn , #sàn_phẳng_vượt_nhịp_lớn , #sàn_không_dầm , #sàn_phẳng_không_dầm , #sàn_xốp , #sàn_phẳng_lõi_xốp
Sàn phẳng, sàn vượt nhịp lớn, sàn phẳng lõi xốp, và Sàn phẳng lõi rỗng S - VRO là loại sàn phẳng có kết cấu rỗng ở vùng giữa, được thiết kế để giảm trọng lượng của sàn. Các khối tạo rỗng được định vị sao cho sau khi đổ bê tông, chúng tạo ra hệ sàn sườn làm việc một hoặc hai phương. Sàn có thể làm rỗng đến 50% dung tích và giảm đáng kể trọng lượng của bản sàn so với các loại sàn phẳng thông thường.
Sàn phẳng, sàn phẳng lõi xốp, sàn phẳng không dầm, và Sàn phẳng lõi rỗng S - VRO (hay còn gọi là Sàn xốp VRO) được cấu tạo bằng bê tông tạo rỗng bằng các khối xốp chống cháy, có thể là dạng trụ dài hoặc khối vuông, được định vị chắc chắn bằng các khung thép không gian. Sau khi đổ bê tông, sàn sẽ tạo thành hệ kết cấu dầm chữ I giao thoa đồng mức với hai lớp sàn trên và dưới cùng chịu lực thông qua hệ thanh ziczac hình sin nối hai lớp thép trên dưới với nhau. Các dòng sản phẩm chính của Sàn phẳng, sàn xốp S-VRO bao gồm các dòng sàn phẩm sau:
1. Sàn phẳng, sàn phẳng lõi xốp, sàn vượt nhịp lớn, và Sàn xốp có lõi rỗng S-VRO (Sàn phẳng 3D Panel VRO) là các loại sàn được thiết kế để chịu lực một phương.
Sàn phẳng và sàn phẳng lõi xốp một phương, bao gồm sàn xốp S-VRO1A và sàn xốp S-VRO1B (hình 9a và 9b, 9c), là các sản phẩm phù hợp với kết cấu sàn một phương.
Hình 9a) Sàn S-VRO1A 9b) Sàn S-VRO1B
Hình 9c : Ghép sàn S-VRO1B

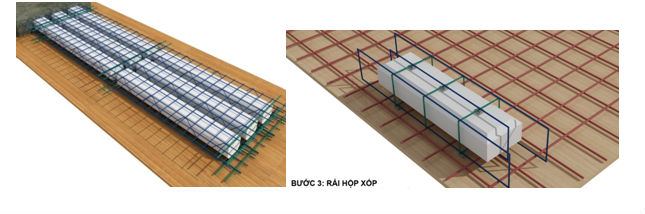

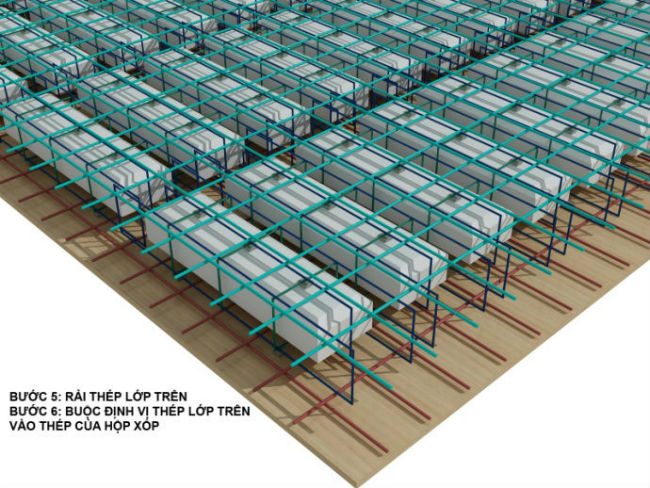

Sàn phẳng, sàn phẳng lõi xốp, sàn vượt nhịp lớn, Sàn xốp, và Sàn phẳng lõi rỗng S-VRO1A (hình 9a) được hình thành từ các khối xốp dạng trụ dài được cố định trong khung thép chất lượng cao. Sản phẩm này được chế tạo thành các panel trong nhà máy và sau đó được vận chuyển đến công trường để lắp đặt. Sàn xốp S-VRO1A hoạt động theo kết cấu sàn một phương và đặc biệt phù hợp với các công trình có nhịp dài và bước ngắn (với sự khác biệt đáng kể về chiều dài nhịp theo hai phương).
Sàn phẳng, sàn vượt nhịp lớn, Sàn xốp, Sàn phẳng lõi rỗng S-VRO1B (hình 9b) là một phiên bản được cải tiến từ S-VRO1A. Cấu trúc của nó bao gồm các khối xốp dạng trụ dài có kích thước 1m x 0.265m, được đặt trong các lồng thép riêng biệt. Các khối xốp này được sản xuất tại nhà máy và sau đó được vận chuyển đến công trường để lắp đặt. S-VRO1B không tạo ra các phần ghép và yêu cầu ít thời gian lắp đặt hơn so với S-VRO1A. Tuy nhiên, nó có tính linh hoạt cao hơn (đặc biệt là cho các công trình có kích thước không đồng đều). S-VRO1B giúp tiết kiệm chi phí vận chuyển và có thể dễ dàng sản xuất tại công trường mà không cần đến một mặt bằng sản xuất lớn.
2. Sàn phẳng, sàn phẳng lõi xốp, sàn phẳng không dầm, sàn vượt nhịp lớn, sàn xốp, sàn phẳng lõi rỗng S-VRO hai phương:
Sàn phẳng, sàn phẳng lõi xốp hai phương là sàn xốp, Sàn phẳng lõi rỗng S-VRO2A và S-VRO2B (hình 11a và 11b, 11c) là các sản phẩm phù hợp với kết cấu sàn 2 phương.
Hình 11a) Sàn S-VRO2A b) Sàn S-VRO2B
c, Ghép sàn S-VRO2B

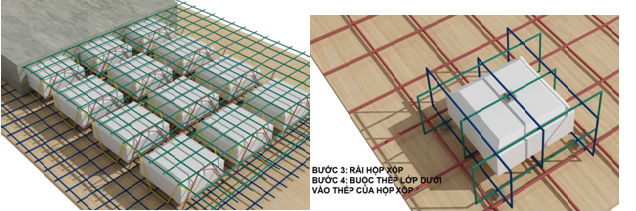

Sàn phẳng, sàn phẳng lõi xốp, sàn phẳng không dầm, Sàn xốp, Sàn phẳng lõi rỗng S-VRO2A (hình 11a) được cấu tạo từ các khối xốp tạo rỗng hình vuông đặt trong lồng thép không gian với hai lưới thép trên dưới được liên kết với nhau qua hệ thanh ziczac hình sin liên tục theo hai phương như nhau. Các khối xốp vuông sẽ tạo thành một hệ dầm giao thoa đồng mức hoàn hảo để chịu lực theo hai phương như nhau. Sàn xốp, sàn phẳng S-VRO2A làm việc theo kết cấu sàn hai phương và rất phù hợp với các công trình có chiều dài nhịp theo hai phương tương đồng nhau.
Sàn phẳng, Sàn xốp, Sàn phẳng lõi xốp S-VRO2B (hình 11b) là sản phẩm cải tiến từ Sàn phẳng, sàn xốp S-VRO2A, các khối xốp hình vuông 37cm x 37cm được định vị trong lồng thép rời đơn lẻ, các khối rời này được chế tạo tại nhà máy sau đó được vận chuyển đến lắp đặt tại công trường. Sàn xốp S-VRO2B không tạo thành phên và tốn thời gian lắp đặt tại hiện trường hơn sàn xốp S-VRO2A, tuy nhiên lại có khả năng sử dụng linh động hơn (đặc biệt cho các công trình có kích thước không vuông vắn). Sàn xốp S-VRO2B cũng tiết kiệm kinh phí vận chuyển hơn và có thể dễ dàng gia công sản xuất tại công trường mà không cần mặt bằng gia công sản xuất lớn, quy mô.

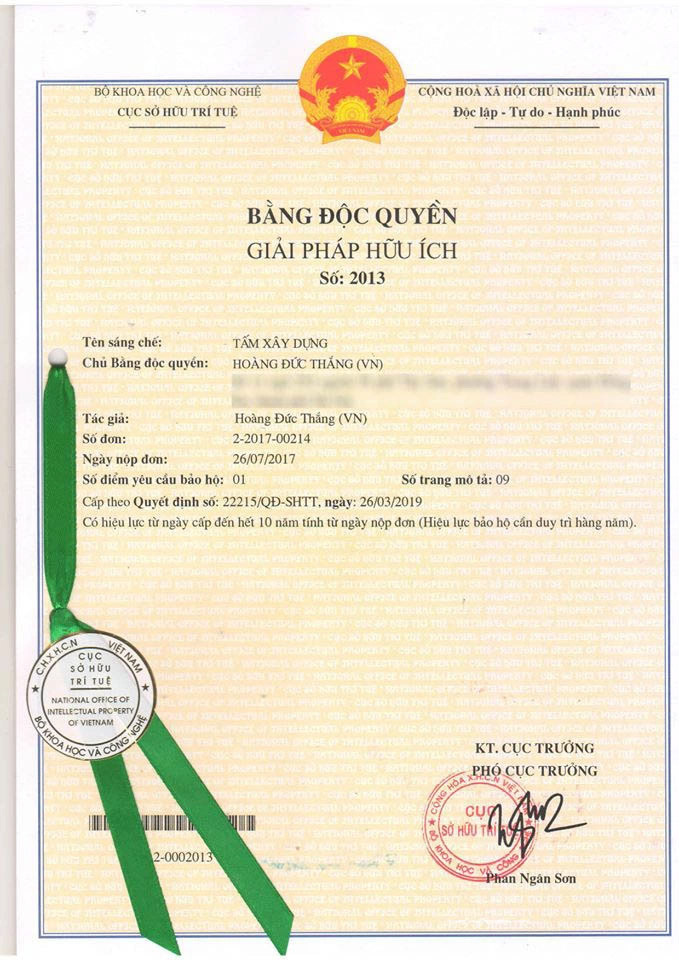

Chứng nhận bản quyền :

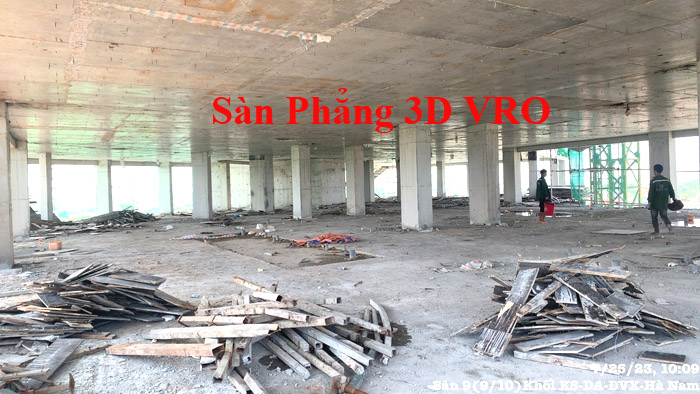

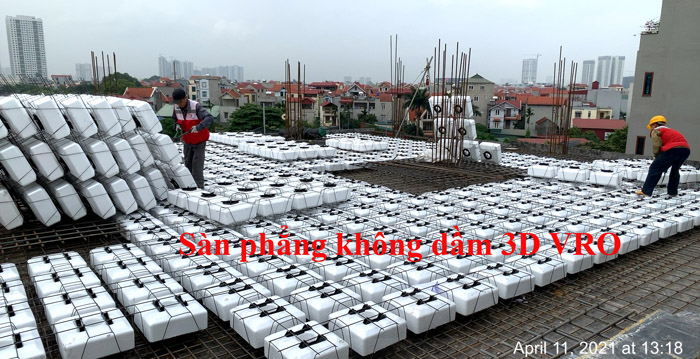

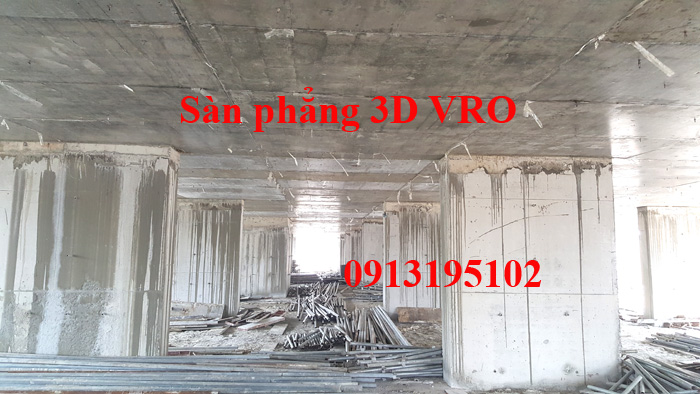

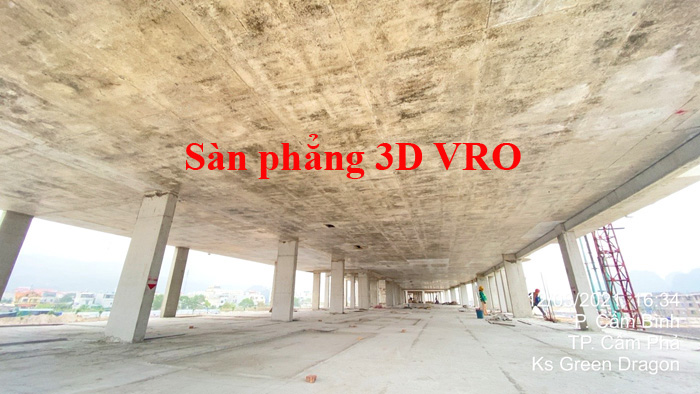

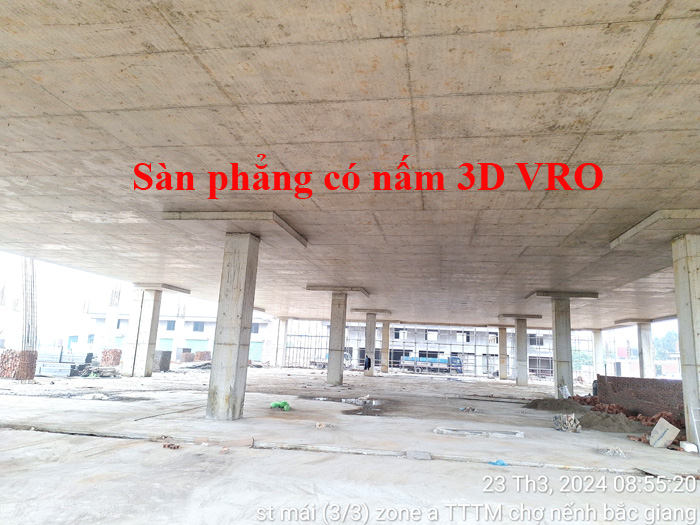

Những hình ảnh về sàn phẳng, sàn phẳng lõi xốp, sàn vượt nhịp lớn 3D VRO:
