Sàn phẳng, sàn nhịp lớn, sàn vượt nhịp lớn, sàn phẳng vượt nhịp lớn, sàn phẳng không dầm vượt nhịp lớn VRO - Cấu tạo của sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng lõi xốp 3D VRO là:
Sàn bê tông phẳng lõi rỗng 3D-VRO tạo rỗng bằng các khối xốp chống cháy dạng trụ dài hoặc khối vuông được định vị chắc chắn bằng các khung thép không gian. Sau khi đổ bê tông sẽ tạo thành hệ kết cấu dầm chữ I giao thoa đồng mức với hai lớp sàn trên và dưới cùng chịu lực thông qua hệ thanh ziczac hình sin nối hai lớp thép trên dưới với nhau.
Sàn phẳng, Sàn phẳng không dầm S-VRO có các dòng sản phẩm chính như sau:
Sàn phẳng, sàn vượt nhịp lớn, sàn phẳng không dầm, sàn xốp, sàn phẳng xốp, Sàn phẳng lõi xốp S-VRO một phương:

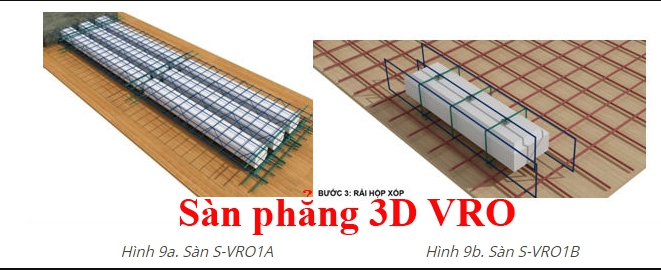

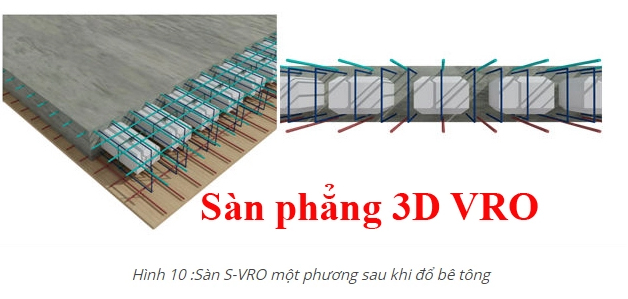

Sản phẩm sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, sàn phẳng không dầm, Sàn phẳng lõi xốp một phương S-VRO1A và S-VRO1B (hình 9a và 9b, 9c) là các sản phẩm phù hợp với kết cấu sàn 1 phương.
Sàn phẳng lõi xốp, Sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, sàn phẳng không dầm lõi xốp S-VRO1A (hình 9a) được cấu tạo từ các khối xốp dạng trụ dài được định vị trong khung thép cường độ cao. Loại sản phẩm này được chế tạo thành các panel trong nhà máy sau đó được vận chuyển đến lắp đặt tại công trường. Sàn phẳng, sàn xốp S-VRO1A làm việc theo kết cấu sàn một phương và rất phù hợp với các công trình có nhịp dài + bước ngắn (chiều dài nhịp theo hai phương khác nhau đáng kể).
Sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, sàn phẳng không dầm lõi xốp S-VRO1B (hình 9b) là sản phẩm cải tiến từ sàn phẳng S-VRO1A. Các khối xốp dạng trụ dài 1m x 0.265m được định vị trong lồng thép rời đơn lẻ, các khối rời này được chế tạo tại nhà máy sau đó được vận chuyển đến lắp đặt tại công trường. Sàn phẳng S-VRO1B không tạo thành phên và tốn thời gian lắp đặt tại hiện trường hơn sàn phẳng S-VRO1A, tuy nhiên lại có khả năng sử dụng linh động hơn (đặc biệt cho các công trình có kích thước không vuông vắn). Sàn phẳng, sàn xốp, sàn phẳng không dầm S-VRO1B tiết kiệm kinh phí vận chuyển hơn và có thể dễ dàng gia công sản xuất tại công trường mà không cần mặt bằng gia công sản xuất lớn, quy mô.
Sàn phẳng lõi xốp, Sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, sàn phẳng không dầm S-VRO hai phương:
Sản phẩm sàn phẳng, sàn xốp, Sàn phẳng lõi xốp, sàn phẳng không dầm hai phương S-VRO2A và S-VRO2B (hình 11a và 11b, 11c) là các sản phẩm phù hợp với kết cấu sàn phẳng 2 phương.

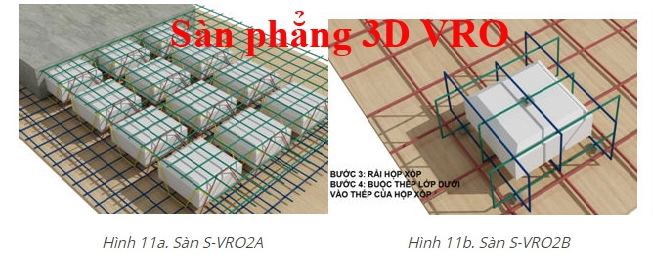

Sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, Sàn phẳng lõi xốp, sàn phẳng không dầm lõi xốp S-VRO2A (hình 11a) được cấu tạo từ các khối xốp tạo rỗng hình vuông đặt trong lồng thép không gian với hai lưới thép trên dưới được liên kết với nhau qua hệ thanh ziczac hình sin liên tục theo hai phương như nhau. Các khối xốp vuông sẽ tạo thành một hệ dầm giao thoa đồng mức hoàn hảo để chịu lực theo hai phương như nhau. Sàn phẳng, sàn vượt nhịp lớn, Sàn phẳng lõi xốp, sàn phẳng không dầm S-VRO2A làm việc theo kết cấu sàn hai phương và rất phù hợp với các công trình có chiều dài nhịp theo hai phương tương đồng nhau.
Sàn phẳng, sàn vượt nhịp lớn, sàn xốp, sàn phẳng xốp, Sàn phẳng lõi xốp, sàn phẳng không dầm lõi xốp S-VRO2B (hình 11b) là sản phẩm cải tiến từ sàn phẳng S-VRO2A. Các khối xốp hình vuông 37cm x 37cm được định vị trong lồng thép rời đơn lẻ, các khối rời này được chế tạo tại nhà máy sau đó được vận chuyển đến lắp đặt tại công trường. Sàn phẳng S-VRO2B không tạo thành phên và tốn thời gian lắp đặt tại hiện trường hơn sàn phẳng, sàn xốp S-VRO2A, tuy nhiên lại có khả năng sử dụng linh động hơn (đặc biệt cho các công trình có kích thước không vuông vắn). Sàn phẳng, sàn xốp, sàn phẳng không dầm lõi xốp S-VRO2B cũng tiết kiệm kinh phí vận chuyển hơn và có thể dễ dàng gia công sản xuất tại công trường mà không cần mặt bằng gia công sản xuất lớn, quy mô.

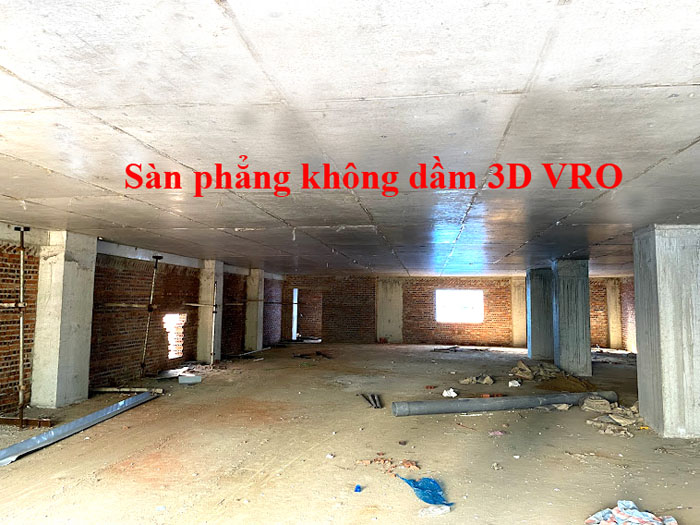

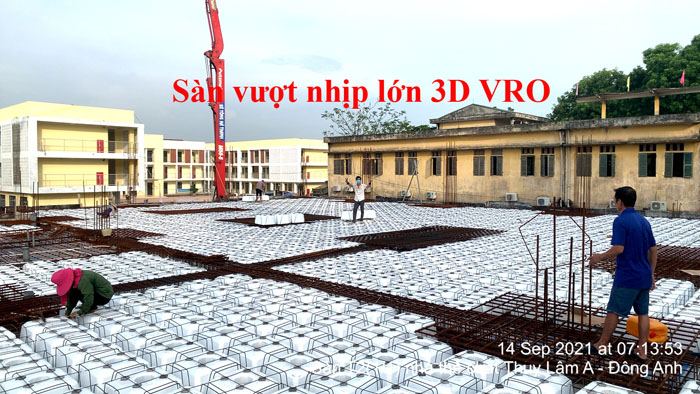

Những hình ảnh sàn phẳng, sàn vượt nhịp lớn, sàn phẳng xốp, sàn xốp, sàn vượt nhịp lớn, Sàn phẳng lõi xốp, sàn phẳng không dầm lõi xốp vượt nhịp lớn 3D VRO:

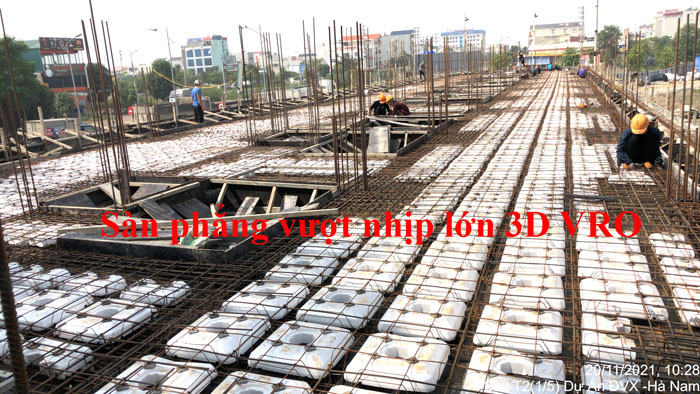

Sàn phẳng, sàn phẳng vượt nhịp lớn 3D VRO

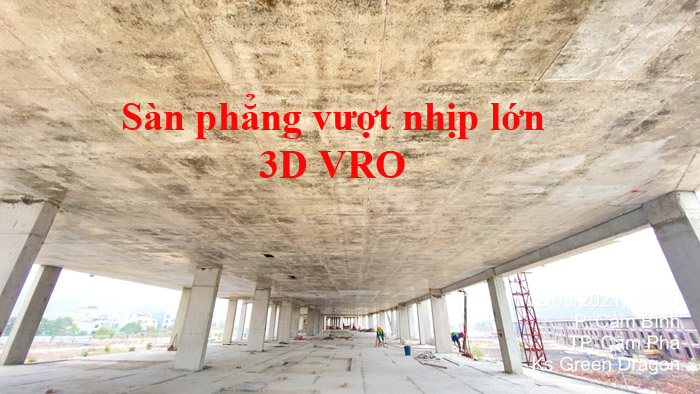

Sàn phẳng, sàn phẳng vượt nhịp lớn 3D VRO

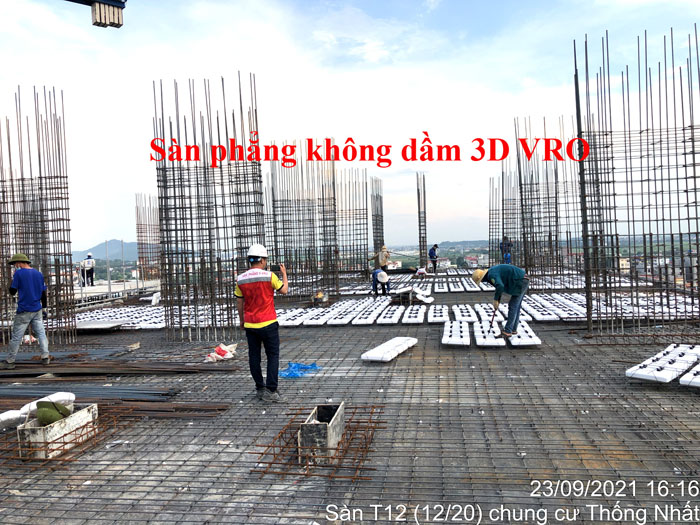

Sàn phẳng, sàn phẳng vượt nhịp lớn 3D VRO

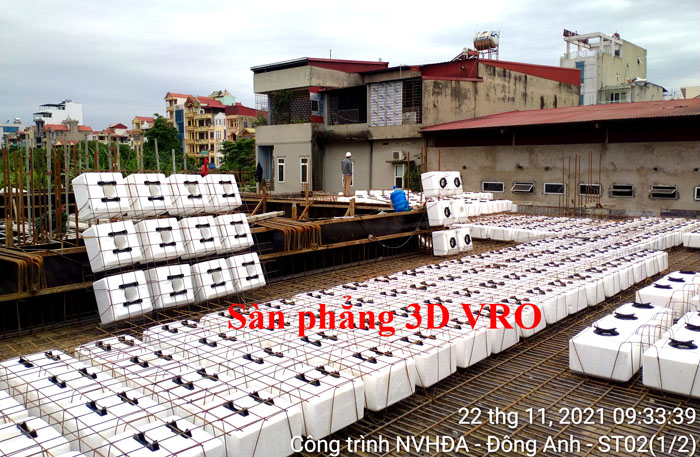

Sàn phẳng, sàn phẳng vượt nhịp lớn 3D VRO

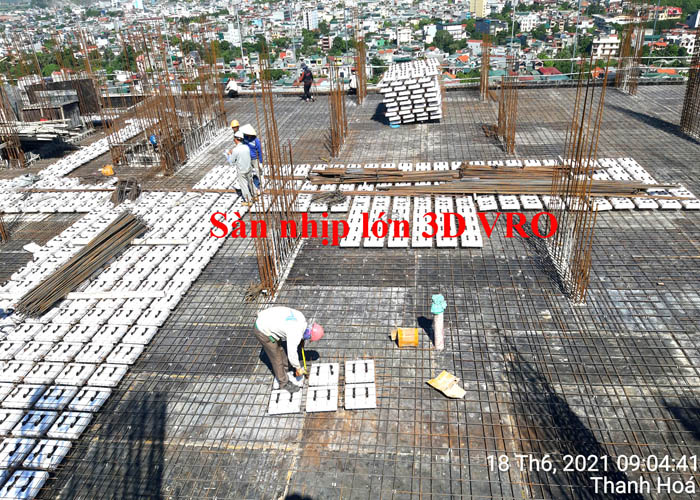

Sàn phẳng, sàn phẳng vượt nhịp lớn 3D VRO
